🚧 Статус разработки (Work in Progress)

Проект находится в стадии активной разработки и тестирования.

• Обратите внимание: файлы схем (schematics), CAD-моделей и прошивки (Firmware) могут регулярно обновляться.
• В процессе оптимизации некоторые текущие файлы или проектные решения могут стать неактуальными и быть полностью заменены. Рекомендуется следить за обновлениями.

Система разработана для быстрой интеграции в простой и доступный ЧПУ станок CNC3018. (Изготовление рамы станка не входит в проект)

Для модернизации станка к его рабочему столу крепится ёмкость с водой, а стандартный шпиндель заменяется на модуль натяжения проволоки. На модуле предусмотрен квадратный посадочный выступ 40×40 мм — он вставляется в штатное гнездо бесщеточного шпинделя диаметром 52 мм, вместо самого шпинделя.

Устанавливается на ось Z станка вместо стандартного шпинделя. Обеспечивает стабильное натяжение проволоки в зоне реза. Проволока поступает в этот модуль из (Системы 2)

• 3D-модель
• Электрическая схема
• Прошивка

Располагается рядом со станком. Обеспечивает непрерывную размотку свежей проволоки и смотку отработанной. Проволока поступает в модуль натяжения (Система 1) через гибкие тефлоновые трубки.

• 3D-модель
• Электрическая схема
• Прошивка

Главный электронный блок, который формирует электрические разряды для эрозии металла.

• Электрическая схема
• Прошивка

Стандартные платы управления CNC3018 обычно оснащены встроенными драйверами шаговых двигателей A4988. Однако они не подходят для этого проекта.

Для работы станка необходимо выставлять микрошаг 1/128 или 1/256. Стандартные A4988 этого не позволяют.

Рекомендуемые драйверы:

• LV8729 — использовались автором проекта. Микрошаг 1/128 выставляется с помощью перемычек (jumpers).
• TMC2209 — также подходят, но для микрошага выше 1/64 требуется другой интерфейс подключения (UART), что может быть затруднительно.

После установки драйверов необходимо изменить следующие параметры в прошивке станка (GRBL):

• ⚠️ Количество шагов на мм зависит от конфигурации конкретного станка. Значение 6400 указано для микрошага 1/128. Пользователь должен перепроверить его самостоятельно.
• Ускорение 3000 мм/с² может показаться высоким, но станок двигается очень медленно, поэтому проблем не возникнет. Такое ускорение необходимо для корректной работы системы поддержания искрового зазора.
• Максимальная скорость 100 мм/мин. Быстрые перемещения с большим микрошагом могут привести к пропуску шагов или зависанию станка, поэтому максимальная скорость ограничена.
  • Габариты станка небольшие, рабочая область ещё меньше, а холостых перемещений практически не будет: в большинстве случаев стартовое положение выставляется вручную.
  • Рабочая скорость обычно ещё ниже — до 15 мм/мин.

• Блок питания 24 В (400 Вт) — основной источник энергии.
• Блок питания 12 В (2 А) — 2 шт. (для раздельного питания логики и периферии).
• Повышающий DC-DC модуль — мощный преобразователь, который поднимает напряжение с 24 В до 80 В.

Полная карта межблочных соединений и полярности подключения представлена на схеме ниже:

Для эффективного удаления продуктов эрозии (шлама) из зоны реза необходима постоянная циркуляция чистой воды. Система состоит из двух узлов:

• Магистральный фильтр стандарта SL10 (или большего размера BB10/20) — используется совместно с многоразовым промываемым картриджем тонкой очистки на 10 мкм.
• Центробежный водяной насос — требуется насос достаточной мощности. Рекомендуется использовать именно центробежный насос, так как он выдаёт плавный поток воды без пульсаций. Поршневые или мембранные насосы создают вибрации, которые негативно влияют на стабильность искрового промежутка и точность реза.

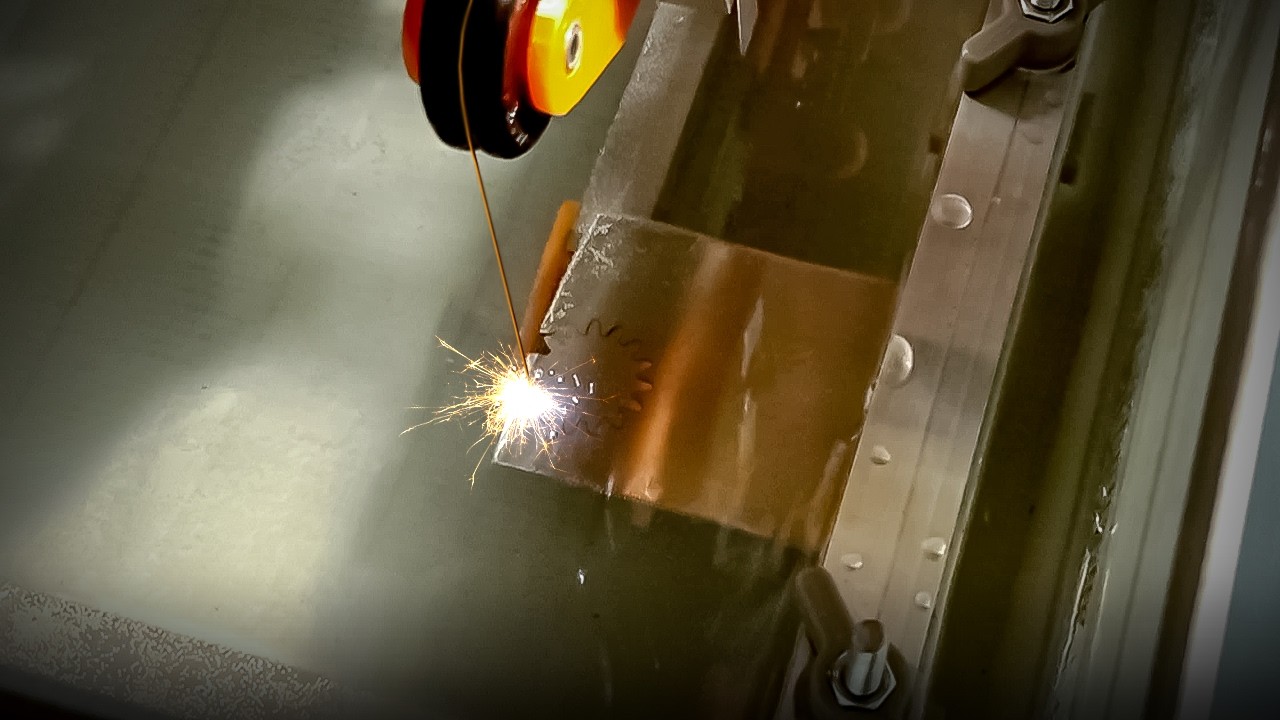

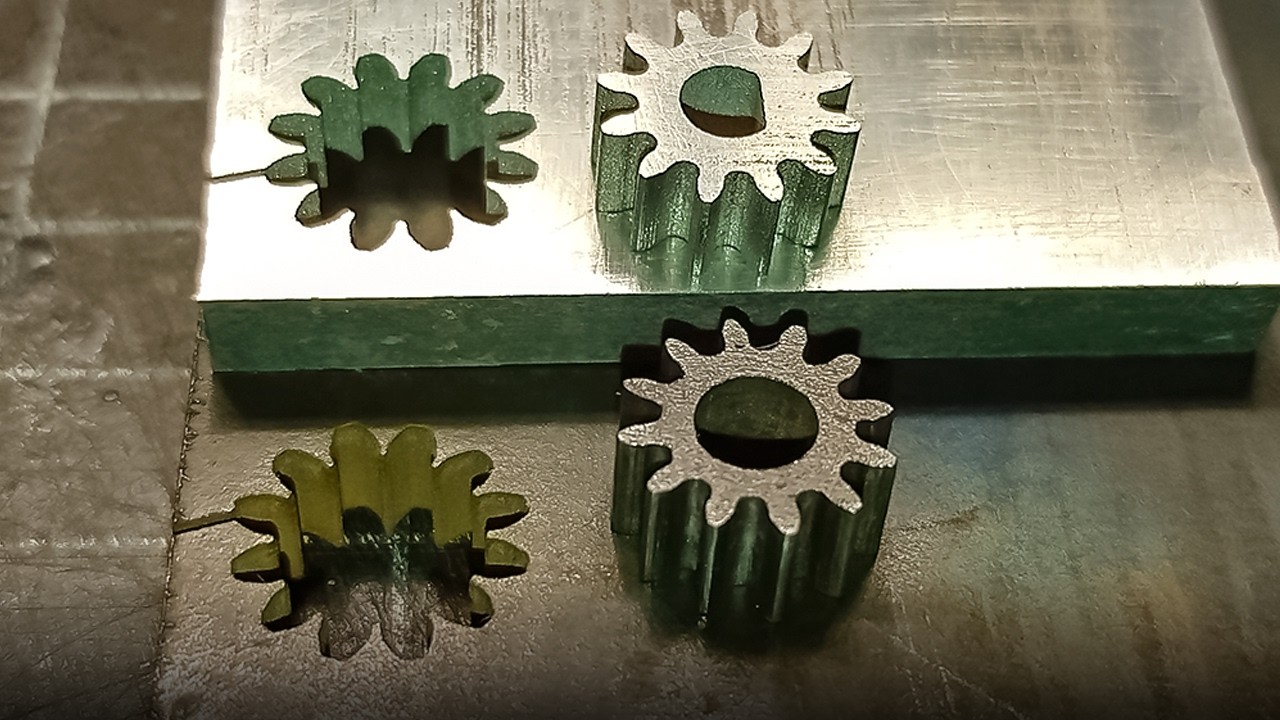

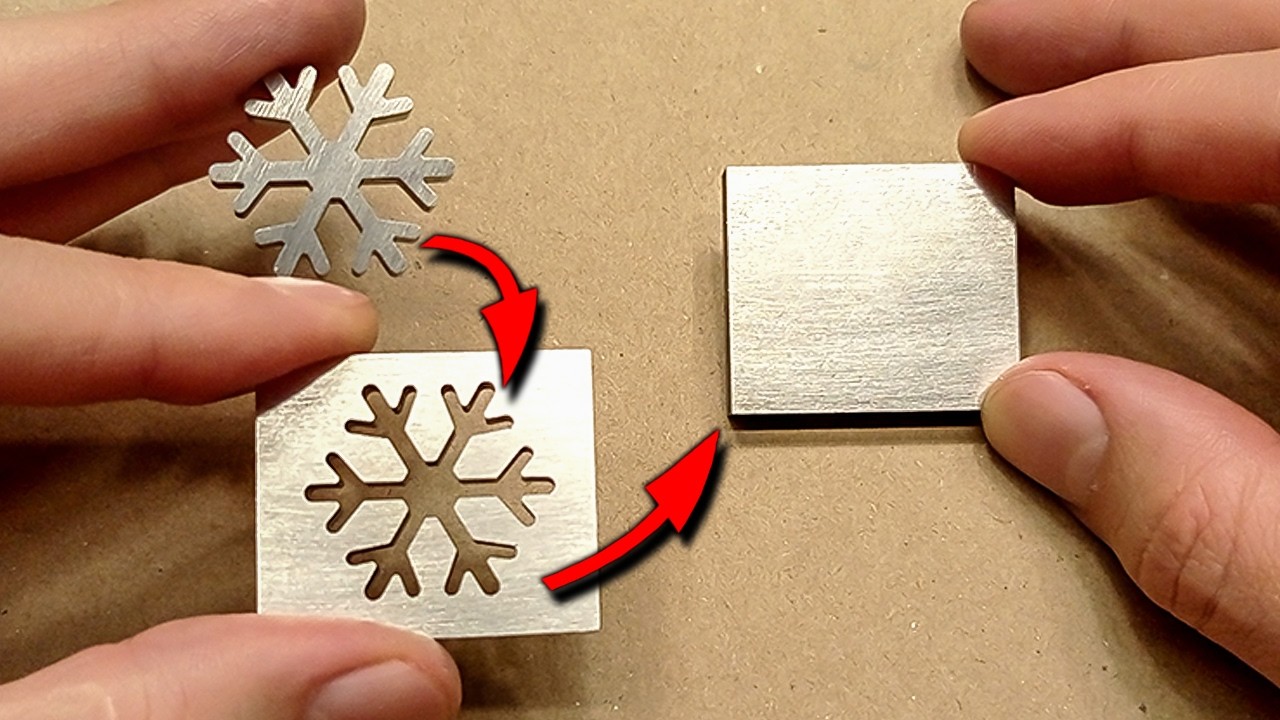

Бюджетный настольный EDM. Часть 1	Бюджетный настольный EDM. Часть 2	Бюджетный настольный EDM. Часть 3

• CAD/ — Исходные файлы (CAD) 3D-моделей для работы в программе Autodesk Inventor.
• 3D_Models/ — STL и STEP файлы для 3D-печати и редактирования в других CAD-программах
• Hardware/ — Исходные файлы электрических схем и плат в EasyEDA
• Firmware/ — Исходный код прошивок (Arduino Code) для микроконтроллеров.
• LICENSE / LICENSE-HARDWARE.md — Юридические документы, регламентирующие использование материалов.

Проект использует двойную схему лицензирования:

• Программное обеспечение (ПО): Исходный код прошивки распространяется под лицензией MIT License.
• Аппаратное обеспечение (Hardware, CAD): Все схемы, чертежи, платы и 3D-модели распространяются под лицензией Creative Commons Attribution 4.0 International (CC BY 4.0). Вы можете свободно использовать и модифицировать их при условии указания авторства.
